Основна информация

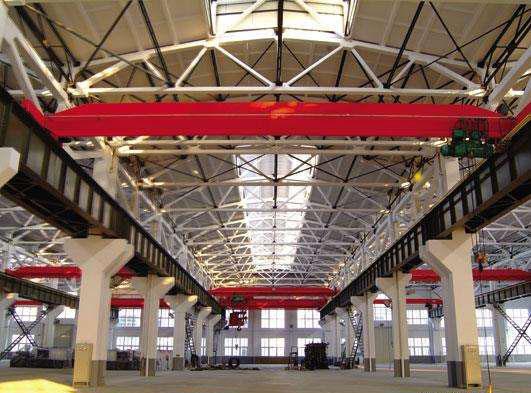

Наименование: Високоповдигащ се кран Crane Single Girder за спестяване на строителни разходи
Тип: Едножилен кран
Span: до 22,5 м
Задължителна група: A3-A5
Метод на управление: Висящ / Безжичен
Защита на безопасност: Да
Ограничения за пътуване: Да
Сервиз след продажба: Да
Гаранционен срок: 12 месеца
Персонализиран дизайн: Наличен
Структура на гредата: Тип твърда кутия
Живопис Цвят: като търсенето
Транспортен пакет: дървена кутия
Капацитет: 3-20T
Span: 5-25M
Произход: Хенан, Китай
Описание на продукта
Част 1: Описания
LDP Типът нисък гладък кран с единичен гребен е един вид лекотоварно подемно оборудване с много нисък просвет. Електрическият повдигач на повдигащия механизъм е монтиран от едната страна на основната греда, така че може да се увеличи пространството на куката и да се намалят разходите за изграждане на стоманени инсталации. С предимствата на гладкото движение, здравата структура, висока здравина, безопасност и надеждност и добра производителност, той се използва широко в ситуация, при която височината на височината на работилницата е много ниска или клиентът иска максимална височина на повдигане.
Част 2: Подробни конфигурации
Механични характеристики
- кран тип LDP се състои предимно от основна греда, напречни греда, кабина, електрически компоненти и повдигащ механизъм (електрически повдигач, верижен повдигач)
- Основната греда може да бъде под формата на твърда кутия тип
- Шлайфане Sa2.5 за пълна греда след заваряване, освобождаване на напрежение
- Богата епоксидна цинкова боя, 2x2 с 140 μm
-10.9 класа Високо напрежение болтове монтаж между греда и краката
-Geared Motor Driver система или традиционната LD Driver система
-Размерно движение, ефективно спиране, дълъг експлоатационен живот
Електрически характеристики
- Захранващо устройство на проводник
-Всички движения на повдигачите и крановете са независими и могат да се изпълняват едновременно.
- Контролните панели са IP54
- Компонентите са позиционирани по начин, който е лесен за поддръжка, а цялостното оформление осигурява добра защита
- Кабелните гарнитури са окачени на кабелни седалки, закрепени към кабелни колички, движещи се в поцинкована C-писта.
Защитни функции
- ограничител на претоварването, ограничител за превключване (повдигане и придвижване), устройство за защита срещу блокиране, буфер, предпазна капачка, предпазна капачка, предпазна табела на шина, устройство против сблъсък, главен прекъсвач, система за аварийно спиране,
Част 3: Скица и технически данни (Вземете 3T Crane като пример)
capacityt | диапазон (т) | (G) общо тегло | Rmax (кН) | Rmin (кН) | H1 (mm) | Н2 (mm) | W (mm) | B (mm) | Е (mm) | L1 (mm) | L2 (mm) |
3 | 7.5 | 2.705 | 20.1 | 5.39 | 1065 | -130 | 2500 | 3000 | 965 | 1413 | 1496 |
8 | 2.767 | 20.48 | 5.51 | ||||||||
8.5 | 2.845 | 20.87 | 5.68 | ||||||||
9 | 2.907 | 21.2 | 5.81 | ||||||||
9.5 | 2.969 | 21.51 | 5.94 | ||||||||
10 | 3.03 | 21.8 | 6.08 | ||||||||
10.5 | 3.108 | 22.12 | 6.25 | ||||||||
11 | 3.172 | 22.4 | 6.4 | ||||||||
11.5 | 3.519 | 23.38 | 7.24 | 1130 | -65 | 1000 | |||||
12 | 3.591 | 23.65 | 7.4 | ||||||||
12.5 | 3.686 | 23.98 | 7.63 | ||||||||
13 | 3.759 | 24.25 | 7.8 | ||||||||
13.5 | 3.835 | 24.51 | 7.98 | ||||||||
14 | 3.907 | 24.76 | 8.15 | ||||||||
14.5 | 4.278 | 25.51 | 8.81 | 1180 | -15 | 3000 | 3500 | 1280 | |||
15 | 4.357 | 25.76 | 8.99 | ||||||||
15.5 | 4.437 | 26.02 | 9.19 | ||||||||
16 | 4.513 | 26.27 | 9.37 | 1230 | 35 | 3500 | 4000 | 1545 | |||
16.5 | 4.612 | 26.56 | 9.61 | ||||||||
17 | 4.689 | 26.8 | 9.79 | ||||||||
17.5 | 5.066 | 28.05 | 10.98 | ||||||||
18 | 5.145 | 28.29 | 11.17 | ||||||||
18.5 | 5.255 | 28.61 | 11.44 | ||||||||
19 | 5.337 | 28.85 | 11.64 | ||||||||
19.5 | 5.422 | 29.02 | 11.84 | ||||||||
20 | 6.312 | 31.37 | 14.05 | 1300 | 105 | 1570 | |||||
20.5 | 6.441 | 31.72 | 14.37 | ||||||||
21 | 6.543 | 32.01 | 14.62 | ||||||||
21.5 | 6.642 | 32.09 | 14.87 | ||||||||
22 | 6.747 | 32.58 | 15.13 | ||||||||
22.5 | 6.877 | 32.93 | 15.45 |
Платформен кран с малък височинен товар LDP | |||||
Капацитет (т) | милионтона | дват | 3т | 5 тона | 10 т |
Span (т) | 7.5m ~ 22.5m или друг специален обхват | ||||
Височина на повдигане (м) | 6m, 9m, 12m или друга височина на спецификациите | ||||
Скорост на повдигане (m / min) | 8 или 8 / 0.8 | 8 или 8 / 0.8 | 8 или 8 / 0.8 | 8 или 8 / 0.8 | 7or7 / 0.7 |
Скорост на количката (м / мин) | 20 | 20 | 20 | 20 | 20 |
Скорост на моста (m / min) | 30 | 30 | 30 | 30 | 30 |
Работно задължение | A4 | A4 | A4 | A4 | A4 |
Захранване | 380V, 50Hz или други |
