Основна информация
Формуляр за основна греда: Двойна греда
Наименование: Високоефективен двужилен железопътен кран
Макс. Капацитет: 75 T
Макс. Височина на повдигане: 16,5 м
Работно мито: M6
Режим на управление: кабинет / висящ / дистанционно управление
Защитно устройство: ограничител на претоварването, главен прекъсвач за изолиране
Електрични части Марка: Simens, Schneider, Chnt
Работна среда: -20 ~ 45 градуса
Цвят: според вашите изисквания
Гаранция: 2 години
Транспортен пакет: дървена кутия, пластмасов филм
Спецификация: CE, CCC
Произход: Xinxiang, Хенан
Описание на продукта
1. ВЪВЕДЕНИЕ НА ПРОДУКТА

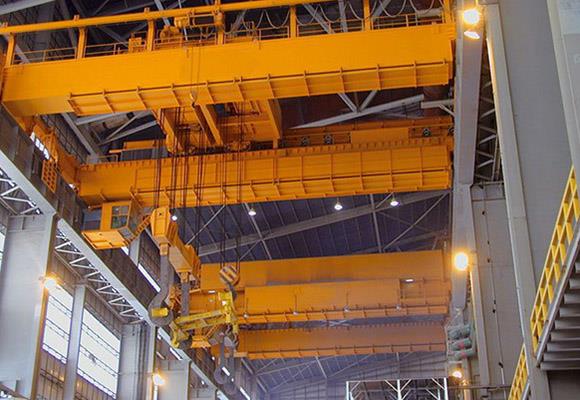

Този железен кран за отливане е специален портален кран, който е разработен в основата на общ портален кран според експлоатационните изисквания и работните условия на подземната конструкция.
Кранът се състои от раци, портали, колички, пътни механизми, хидравличен оборотен механизъм, кабина и електрическо оборудване. На рака е осигурен хидравличен оборотен механизъм, който се състои от хидравлична работна станция и кука за обръщане на шлака. В средата на носещия лъч е кука, която се използва за повдигане на обикновени предмети. Задвижващият механизъм на количката е с 4 колела при 8 колела. Моторът, фиксиран върху количката, задвижва колелата чрез вертикален редуктор на скоростта. Представена е ветроустойчива релсова скоба. Тя се отделя от релсата, когато кранът е в нормална експлоатация и когато кранът спре да работи, операторът ще свали скобата, за да хване релсата, за да избегне плъзгането на крана. Посоката на дъмпинг на земната повърхност зависи от строителната площадка.
2. ОКОЛНА СРЕДА:
- Силата на крана е трифазен променлив ток; номиналната честота е 50 Hz; номиналното напрежение е 380V;
- Температурата на работната среда е -20- + 45oC; максималната относителна влажност не е по-малка от 85%;
- Работният клас на крана е A3-A5;
- Работната среда на крана е закрита;
- Кранът, който има специални изисквания за условията на околната среда, трябва да изпълнява договорените членове.
3.Ръководството трябва да знае:
Основните параметри (номинално повдигащо тегло, височина на повдигане и разстояние и т.н.) на крана се описват ясно, когато потребителят поръчва стоки или подписва договор, така че продуктът, който може да удовлетвори условията на работа, може да бъде доставен.
4. ФУНКЦИОНИРАНЕ:
- устройство за защита от претоварване,
- Висококачествено дълго време, носещо буфер от полиуретанови материали,
- Краен ограничител за крачен ход,
- Функция за понижаване на напрежението,
- система за аварийно спиране,
- Система за защита срещу претоварване и т.н.
5.PAINTING:
- Грунд и довършителни бои
- Цвят: според вашето търсене.
- Средна дебелина: около 100 микрона
- Или според изискванията на клиентите
ТЕХНИЧЕСКА СПЕЦИФИКАЦИЯ
проект | Основно повдигане | проект | Пътуване с ръка | Пътуване с кола | ||||
Повдигане на теглото | T | 75 | калибър | mm | 9000 | 30000 | ||
Скорост на повдигане | м / мин | 1/10 | Скорост на движение | м / мин | 2/20 | 3/30 | ||
Работно ниво | M6 | Работно ниво | M6 | M6 | ||||
Максимална височина на повдигане | m | up10 down16.5 | Базирано разстояние | mm | 3560 | 11740 | ||
Захранване | Трифазна AC 50Hz 380V | |||||||
Въже въже | структура | 6W (19) -30-1701 | Буферния ход | mm | 100 | 140 | ||
Броя | 2x6 | Железен модел | 43 кг / м | 53 кг / м | ||||
Работно рали | KN | 72.5 | Диаметър на колелото | mm | 600 | 600x16 | ||
Диаметър на макарата | mm | 800 | Максимално налягане на колелото | KN | 285 | 248 | ||
Електрически мотор | Модел | YZP400L1-10 | Електрически мотор | Модел | YZP160M1-6 | YZP160L-6 | ||
мощност | KW | 160 | мощност | KW | 2x5.5 | 4x11 | ||
скорост | / мин | 585 | скорост | / мин | 970 | 945 | ||
редуктор | Модел | ZQA1000-I-3C | редуктор | Модел | ZSCA600-I-5/6 | ZSC (A) 600-I-1/2 | ||
Скорост на скоростта | аз | 25 | Скорост на скоростта | аз | 77.5 | 59 | ||
Спирачка | Модел | YWZ4-500 / E201 | Спирачка | Модел | YWZ-200/25 | YWZ4-200 / T40 | ||
Спирачен въртящ момент | Nm | 2x3600 | Спирачен въртящ момент | Nm | 2x200 | 4x270 | ||
Краен ограничител | DXZ | Краен ограничител | LX10-11 |
ЧЗВ
Благодаря ви за четенето на пациента. Ако все още имате някои въпроси относно нашите продукти, нашата корпорация или други, следните може да ви помогнат.
1) Каква е информацията, която трябва да предоставя при запитване?
A: Капацитет на повдигане
B: обхват
C: височина на повдигане
D: Източник на захранване
Колкото повече информация предоставяте, точното решение, което можем да Ви предложим! Информацията като капацитета на асансьора, диапазонът, височината на повдигане, източника на електрозахранване или други спецификации, които ни давате, ще бъдат по-ценени.
2) Колко начина на работа за моя избор?
Стандартни методи на работа:
A: висящ контролер с бутони.
B: дистанционно управление с бутони
C: контрол на кабината (място за капсули) с джойстик.
Изберете всеки тип, колкото искате.
3) Може ли този тип да работи в опасна среда?
Това е сигурно! Този тип продукт е само за приложение в общата производствена работилница.За опасна среда, моля, консултирайте се с нашия професионален мениджър продажби.
Можем да персонализираме за вас, доказателство за киселинност или взрив, няма проблем за това.
4) Можете ли да предоставите сериозни повдигащи инструменти?
Това е сигурно! ние можем да предоставим всички инструменти за повдигане, като асансьор колан, скоба асансьор, вземете, магнит или други специални като вашите изисквания!
5) Как можем да инсталираме крана?
Нашият старши инженер може да бъде ваша страна, за да извърши услугата за инсталиране и обучение. Освен това нашите най-добри продажби могат да посетят Вашата страна.
