Инженеринг портален кран
Инженеринг портален кран Описание Инженерният портален кран е специален портален кран, който е разработен на основата на общия портален кран според експлоатационните изисквания и работните условия на подземната конструкция. Инженерният портален кран се състои от раци, портали, ...

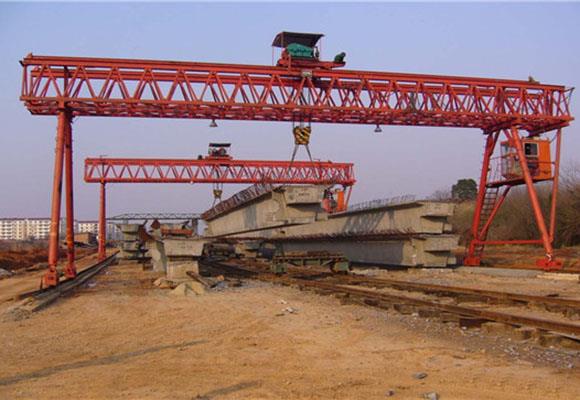

Инженеринг портален кран
описание
Инженеринг Портален кран е специален портален кран, който е разработен на основата на общия портален кран според експлоатационните изисквания и работните условия на подземното строителство.
Инженерният портален кран се състои от раци, портали, колички, пътни механизми, хидравличен оборотен механизъм, кабина и електрическо оборудване.
На рака е осигурен хидравличен оборотен механизъм, който се състои от хидравлична работна станция и кука за обръщане на шлака.
В средата на носещия лъч е кука, която се използва за повдигане на обикновени предмети.
Задвижващият механизъм на количката е с 4-колесно задвижване на 8 колела. Моторът, фиксиран върху количката, задвижва колелата чрез вертикален редуктор на скоростта. Представена е ветроустойчива релсова скоба. Тя се отделя от релсата, когато кранът е в нормална експлоатация и когато кранът спре да работи, операторът ще свали скобата, за да хване релсата, за да избегне плъзгането на крана.
Посоката на дъмпинг на земната повърхност зависи от строителната площадка.
Характеристика
1. Разумна структура и благоприятни резултати.
2. Гладко стартиране и спиране.
3. Безопасно и надеждно пътуване, дълъг живот.
4. Ниско ниво на шума, компактна кабина с добър изглед.
5. Лесен монтаж и удобна поддръжка.
6. Отлична заменяемост за части и компоненти.
7. Кранови задвижвания: IP54 или IP44, изолация на ниво F.
спецификация
Капацитет | T | 40 | ||
педя | m | 20 | 30 | 40 |
Височина на повдигане | m | 9 | ||
Скорост на повдигане | м / мин | 1 | ||
Скорост на движение на количката | м / мин | 10 | ||
Скорост на движение на кратера | м / мин | 14 | ||
Макс. Натоварване на колелото | KN | 175 | 190 | 220 |
Железен | Модел | Четиредесет и трикг / m | ||
Обща мощност на мотора | kw | 22.8 | 26 | |
Основен размер (мм) | Span (т) | 20 | 30 | 40 |
Базово разстояние на кратера | W | 6000 | ||
Дължина на крана | B | 8286 | ||
Ограничаване на лявата кука | S1 | 1500 | ||
Ограничаване на дясното кука | S2 | 1500/2000 | ||
| Капацитет | T | 60 | ||
педя | m | 20 | 30 | 40 |
Височина на повдигане | m | 9 | ||
Скорост на повдигане | м / мин | 0.95 | ||
Скорост на движение на количката | м / мин | 10 | ||
Скорост на движение на кратера | м / мин | 15 | ||
Макс. Натоварване на колелото | KN | 240 | 260 | 280 |
Железен | Модел | Четиредесет и трикг / m | ||
Обща мощност на мотора | kw | 30 | ||
Основен размер (мм) | Span (т) | 20 | 30 | 40 |
Базово разстояние на кратера | W | 6000 | ||
Дължина на крана | B | 8286 | ||
Ограничаване на лявата кука | S1 | 2000 | ||
Ограничаване на дясното кука | S2 | 1500/2000 | ||
| Капацитет | T | 80 | |
педя | m | 20 | 30 |
Височина на повдигане | m | 9 | |
Скорост на повдигане | м / мин | 0.8 | |
Скорост на движение на количката | м / мин | 10 | |
Скорост на движение на кратера | м / мин | 15 | |
Макс. Натоварване на колелото | KN | 290 | 305 |
Железен | Модел | Четиредесет и трикг / m | |
Обща мощност на мотора | kw | 31.4 | |
Основен размер (мм) | Span (т) | 20 | 30 |
Базово разстояние на кратера | W | 6000 | |
Дължина на крана | B | 8286 | |
Капацитет | T | 100 | |
педя | m | 20 | 30 |
Височина на повдигане | m | 12 | |
Скорост на повдигане | м / мин | 0.8 | |
Скорост на движение на количката | м / мин | 10.5 | |
Скорост на движение на кратера | м / мин | 13 | |
Макс. Натоварване на колелото | KN | 190 | 205 |
Железен | Модел | Четиредесет и трикг / m | |
Обща мощност на мотора | kw | 46.4 | |
Основен размер (мм) | Span (т) | 20 | 30 |
Базово разстояние на кратера | W | 12876 | |
Дължина на крана | B | 7500 | |
Ограничаване на лявата кука | S1 | 2000 | |
Ограничаване на дясното кука | S2 | 2000 | |
